はじめに

フォース フィールドは、シミュレーションに影響を与える方法を提供します。たとえば、動きを追加します。パーティクル、ソフト ボディ、リジッド ボディ、および布オブジェクトはすべて、フォース フィールドの影響を受けます。フォース フィールドは自動的にすべてに影響を与えます。シミュレーションまたはパーティクル システムをその影響から除外するには、そのタイプのフォース フィールドの影響を、そのフィールドの重みパネルで下げるだけです。

すべてのタイプのオブジェクトとパーティクルはフィールドを生成できますが、カーブ ガイド フィールドを持つことができるのはカーブ オブジェクトだけです。

フォース フィールドはパーティクルからも生成できます。パーティクル フィジックスを参照してください。
効果を得るには、オブジェクトが少なくとも 1 つの共通レイヤーを共有している必要があります。
パーティクルへの影響をオブジェクトのグループに制限できます (パーティクル フィジックス ページを参照)。

フォース フィールドの作成

単一のフォース フィールドを作成するには、[追加] ‣ [フォース フィールド] を選択し、目的のフォース フィールドを選択します。この方法では、フォース フィールドがアタッチされた空のオブジェクトが作成されます。

フォース フィールドがアタッチされた空のオブジェクトの例。

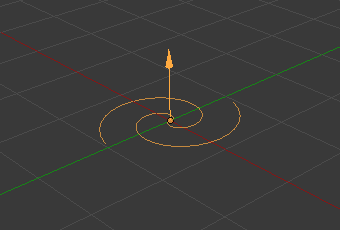

渦のフォース フィールド。

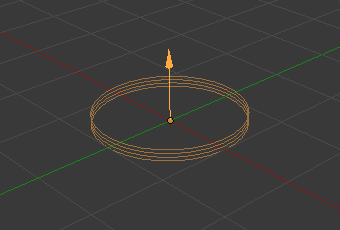

風のフォース フィールド。

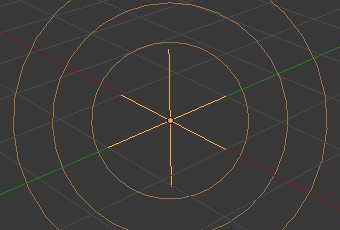

フォース フォース フィールド。既存のオブジェクトからフィールドを作成するには、オブジェクトを選択して「物理」タブに変更する必要があります。「フィールド」メニューでフィールド タイプを選択します。

共通フィールド設定

ほとんどのフィールドの設定は同じですが、動作は大きく異なります。フィールド タイプに固有の設定については、以下で説明します。カーブ ガイド フィールドとテクスチャ フィールドには、大きく異なるオプションがあります。

シェイプ
エフェクター フォースの計算に使用する方向を設定します。空のオブジェクトからのフォース フィールドでは、ポイント、ライン、プレーン シェイプのみが使用可能です。3D オブジェクトからのフィールドでは、追加のサーフェスおよびすべてのポイント オプションがあり、カーブからのフィールドではカーブがあります。

ポイント:
全方向の影響を受けるポイント。オブジェクトの原点をエフェクター ポイントとして使用します。
ライン:
フォースは、Z 軸ラインをエフェクターとして使用して、ローカル XY プレーンでのみ機能します。
プレーン:
フォースは、XY 軸プレーンをエフェクターとして使用して、ローカル Z 方向でのみ機能します。
サーフェス:
フォース フィールドは、3D オブジェクトのサーフェスに作用します。この場合、Z 軸はサーフェス法線です。
すべてのポイント:
メッシュ オブジェクト内のすべての頂点をエフェクター ポイントとして使用します。
強度
フィールド効果の強度。これは正または負の値で、力が作用する方向を変更できます。力場の強度は力オブジェクトのスケールに合わせて調整されるため、同じ効果を維持しながらシーンを拡大または縮小できます。

フロー
ゼロ以外の場合、ポイント速度に比例し反対の抗力が追加されます。

これにより、力場が効果的に再解釈され、特定のポイントでの強度とフローの比率によって「空気の流れ」フィールドの速度が定義され、オブジェクトはフロー抗力によって生じる抵抗によって流れに追従するように促されます。

影響
場所
パーティクルやその他の物理エンティティの場所に影響します。

回転
ダイナミック回転を使用してパーティクルの回転に影響します。このオプションは、他の種類の物理システムには関係ありません。

両方のオプションを無効にすると、力場が完全に非アクティブになります。

ノイズ量
力の強度にノイズを追加します。

シード
ランダム ノイズのシードを変更します。

吸収
力は衝突オブジェクトによって吸収されます。

風係数
布などの表面と平行に作用する場合に力がどの程度減少するかを指定します。1 に設定すると、力の法線成分のみが考慮されます。

フォールオフ

ここでは、力場の形状を指定できます (フォールオフ パワーが 0 より大きい場合)。

形状
円錐:
フォールオフにより、円錐形の力場が作成されます。追加のオプションは、チューブ オプションと同じです。
球:
フォールオフは、球のように、すべての方向に均一です。
チューブ:
フォールオフにより、チューブ形の力場が作成されます。フィールドのラジアル パワー、およびフィールドの最小距離と最大距離を調整できます。
Z 方向
力が Z 軸に影響を及ぼす方向。

+Z:
力は、正の Z 軸にのみ影響します。
-Z:
力は、負の Z 軸にのみ影響します。
両方の Z:
力は、正と負の Z 軸に影響します。
パワー
力場のパワーが力場からの距離によってどのように変化するか。r がオブジェクトの原点からの距離である場合、力は 1/(r - min + 1) パワーで変化します。フォールオフが 2 の場合、フォース フィールドは 1/(r - min + 1)2 で変化します。これは重力のフォールオフに似ています。

最小距離
オブジェクトの原点からフォース フィールドが最大強度で有効になる距離。フォールオフが 0 の場合、このパラメータは効果がありません。これは、フィールドが最大距離 (または無限) まで最大強度で有効になるためです。オブジェクトの周囲に追加の円で示されます。

最大距離
フォース フィールドが他のオブジェクトに影響を与える最大半径を指定します (オブジェクトの周囲に追加の円で示されます)。
